离心泵是利用叶轮旋转使水发生离心运动来抽水的机械，其核心部件是离心泵叶轮，叶轮设计的好坏直接决定着泵的性能。

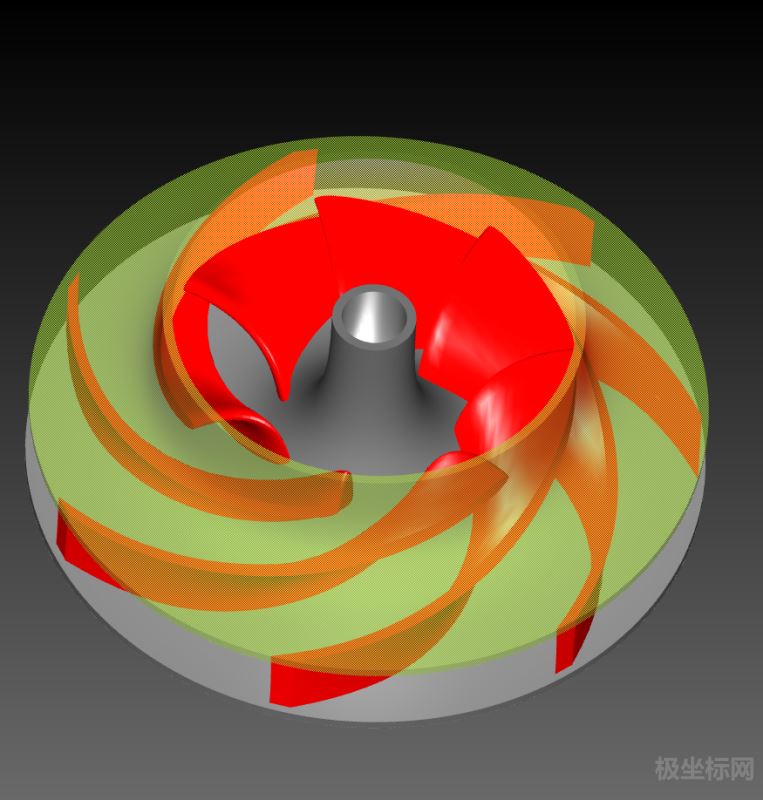

       本离心泵叶轮的设计抛弃传统的相似换算法和速度系数法，设计师按照经验直接进行的3D设计。

       本离心泵的设计比转速为50，设计流量64.7m^3/s，设计扬程20m，设计转速为2900rpm，用户可以按照自身需求调整流量和转速，模型会自动调整尺寸。

Ns=150离心泵叶轮cfd计算结果

1、计算工况

表1 计算工况点

2、扬程及效率曲线

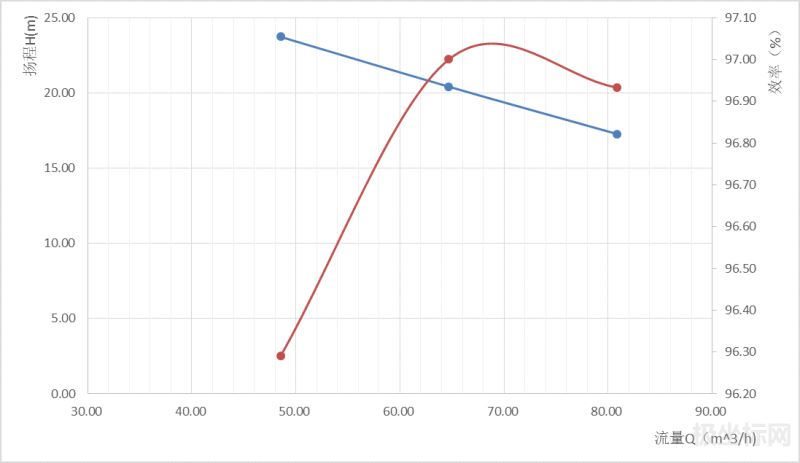

表1 叶轮效率及扬程曲线

3、叶轮压力场，流线和速度场

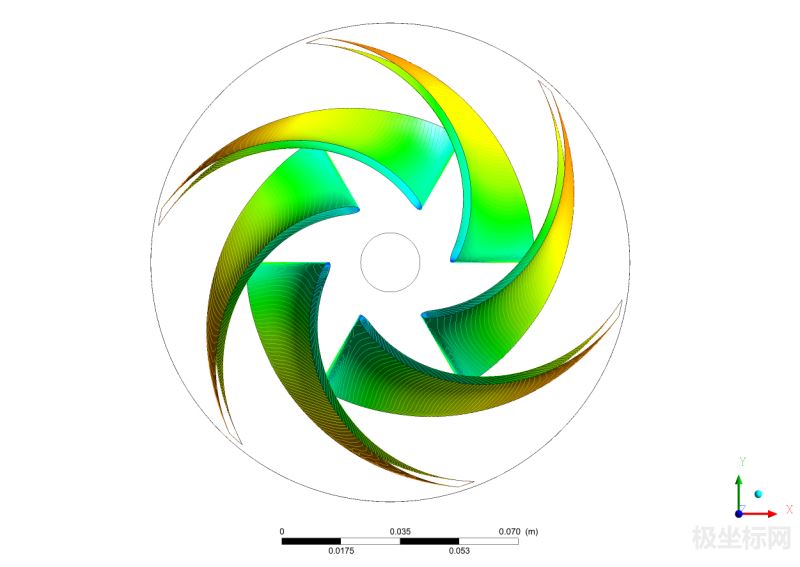

图1 额定流量叶片工作面压力场

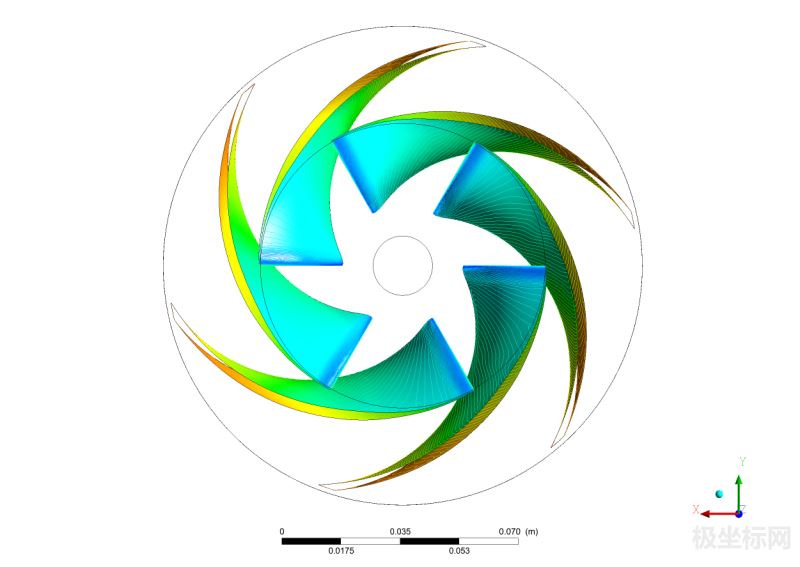

图2 额定流量叶片吸力面压力场

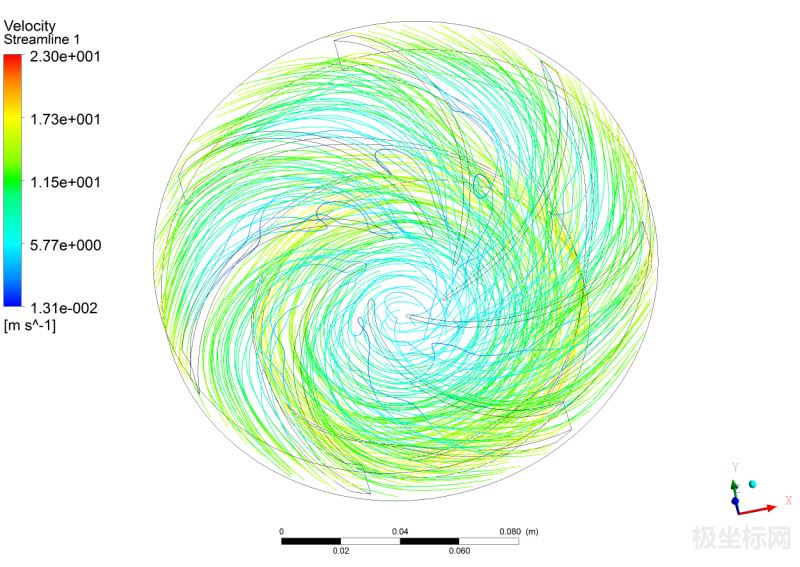

 图3 额定流量叶轮流线

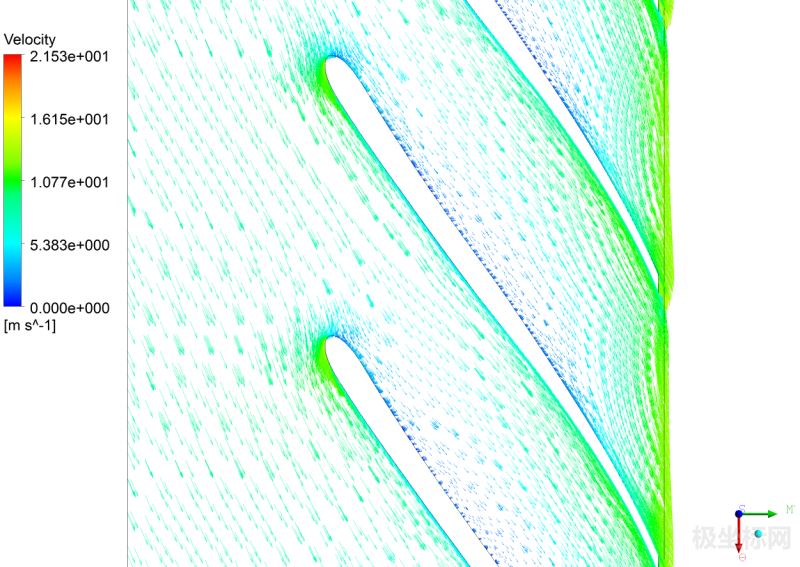

图4 额定流量叶片截面速度矢量（span=0.1）

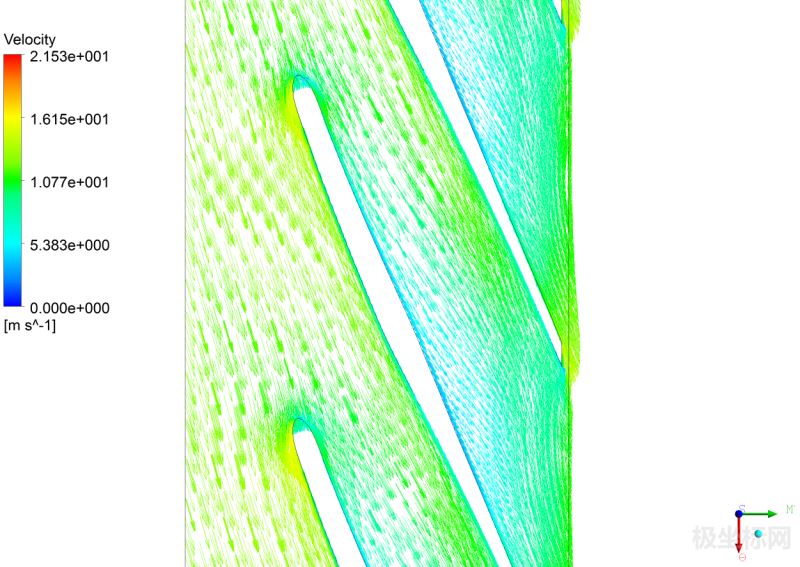

图5 额定流量叶片截面速度矢量（span=0.5）

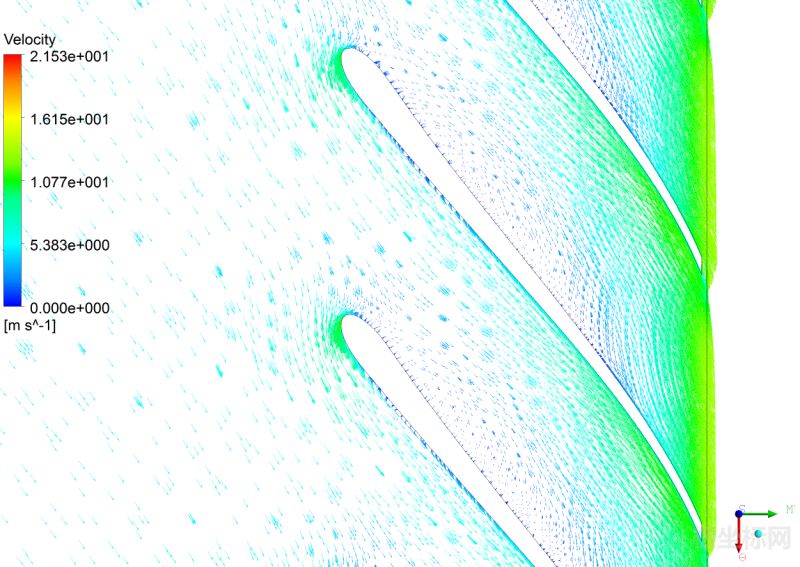

图6 额定流量叶片截面速度矢量（span=0.9）
