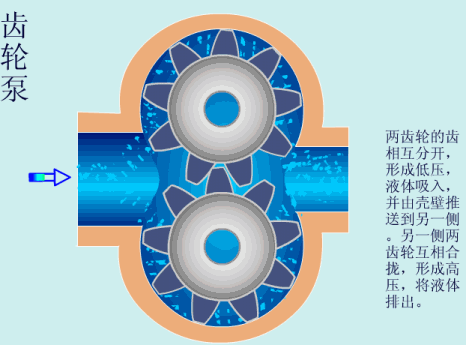

齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。其中，吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

        实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100%，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100%地从出口排出，所以少量的流体损失是必然的。然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93%～98%的效率。

       本应用利用平台独有的参数化曲面建模功能建立了全参数化齿轮泵模型及自动化优化系统，可以通过参数控制齿轮压力角（°），泵壳壁面厚度（mm），齿轮齿数，齿轮面与泵壳底面间隙（mm），齿轮面与泵壳壁面间隙（mm），泵壳底部壁厚（mm），齿轮厚度（mm），管道长度（mm），管道壁厚（mm），管道内径（mm）等等，将模型输出后自动调用叶轮机械前处理工具进行网格划分，并调用CFD工具进行仿真计算。
